SigmaDSTV SW eksport za generiranje NC1 datoteka u SolidWorks softveru
SigmaDSTV SW je DSTV eksport dodatak (plug-in) za generiranje NC1 datoteka izravno u SolidWorks softveru koji upotpunjuje kompletno SigmaTEK rješenje za sve SolidWorks korisnike.
DSTV standard
DSTV (Deutscher Stahlbau-Verband) format je ključna veza između digitalne konstrukcije proizvoda i fizičke proizvodnje u obradi čelika. Ovaj standard, neovisan o proizvođaču strojeva, omogućava jednostavan prijenos 3D CAD modela u precizne upute za različite CNC strojeve, rješavajući potrebu industrije za povezanošću i automatiziranim radnim tokovima.
DSTV standard je temelj automatizirane proizvodnje čelika. DSTV NC1 format, razvijen od strane Njemačkog udruženja za čelične konstrukcije, definira:
- Geometriju strukturnih elemenata (grede, ploče, profile)
- Upute za obradu (sheme bušenja, konture za rezanje i obradu)
- Metapodatke o materijalu (tip, količina, napomene za proizvodnju)
Struktura datoteke koristi:
- AK blokove za vanjske konture
- IK blokove za unutrašnje oblike
- BO blokove za pozicije rupa i proreza
- KO blokove za markere i označavanje
Integriran za učinkovit radni tok
SigmaDSTV SW je DSTV eksporter dodatak koji radi unutar SOLIDWORKS-a i dizajniran je za generiranje NC1 datoteka za linije za obradu greda i strojeve za obradu greda. Besprijekorna integracija između SigmaDSTV dodatka i SOLIDWORKS-a osigurava jednostavan i učinkovit način izvoza strukturnih dizajna u DSTV format.
Pametan i automatski

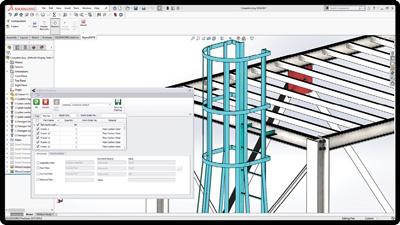

S mogućnošću generiranja DSTV datoteka izravno iz izvornih SOLIDWORKS modela, SigmaDSTV SW omogućuje korisnicima pretvorbu pojedinačnih dijelova, višetjelnih dijelova, zavarenih konstrukcija, pa čak i sklopnih datoteka. SigmaDSTV automatski prepoznaje profile kompatibilne s NC1 formatom za inteligentnu obradu.
Kreirajte datoteke od:
- Ravne ploče
- Okruglih profila
- Pravokutnih profila
- Kutnih profila
- U-profila
- I-greda
Brza obrada
Izravno uvezite bilo koju glavnu 2D i 3D datoteku za bezbolno kreiranje dijelova i sklopova
Automatsko prepoznavanje profila odvaja
konstrukcijske čelične dijelove od drugih vrsta dijelova poput matica i vijaka
Grupa obrada podržava potpuno automatizirani radni tok
Isplativo rukovanje datotekama
Uključuje sve što je potrebno za prijelaz s CAD modela na strojnu datoteku u nekoliko sekundi
Automatsko prepoznavanje skica kao procesa označavanja
Sposobnost detekcije svih konfiguracija SOLIDWORKS dijela i izvoza svake kao NC1
Prilagodljiv
Podržava izvoz različitih pogleda i različitih mapiranja zaglavlja kako bi odgovarali potrebama bilo kojeg stroja za obradu greda
Konfigurabilne opcije izlazne geometrije i mogućnost uređivanja datoteka za kodove profila omogućuju korisnicima ispunjavanje zahtjeva bilo kojeg stroja
SOLIDWORKS > DSTV

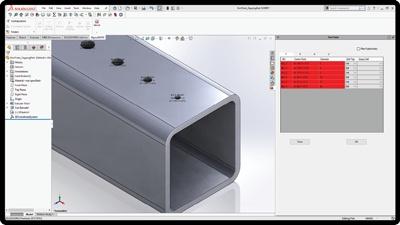

Napredno prepoznavanje značajki
Podržava sve SolidWorks modelske datoteke uključujući dijelove, sklopove, višetjelne modele i modeliranje liste rezanja
Moćna tehnologija prepoznavanja značajki također pretvara dijelove koji nisu nacrtani korištenjem standardnog SolidWorks modeliranja, kao što su uvezeni STEP ili IGES modeli
